9-19、9-26系列高压离心通风机
9-19、9-26系列高压离心通风机可广泛用于输送物料、空气及无腐蚀性不自燃、不含粘性物质的气体。输送的介质温度一般不超过80oC, 所含尘土及硬质颗粒不大于150mg/m3,适用于一般锻冶、玻璃、陶瓷、无线电、电镀、蓄电池等行业的高压强制通风和粮食、饲料、矿粉、塑料等加工待业的物料输送。

机号	转速	配用电机	流量	全压
No	rpm	kW-p	m³/h	Pa
3.15A	2900	1.1-2	390-810	1919-1745
3.55A	2900	2.2-2	560-1160	2545-2310
4A	2900	3-2	824-1704	3584-3253
4.5A	2900	5.5-2	1174-2504	4603-4112
5A	2900	11-2	1610-3488	5697-5080
5.6A	2900	18.5-2	2262-4901	7182-6400
6.3A	2900	30-2	3220-6978	9149-8148
7.1D	2900	55-2	4610-9988	11717-10426
8D	2900	110-2	6594-14287	15034-13362
8D	1450	15-4	3297-7144	3620-3231
9D	1450	22-4	4695-10171	4597-4101
10D	1450	37-4	6440-15455	5840-4958
11.2D	1450	75-4	9047-21713	7364-6246
11.2D	960	22-6	5990-14375	3182-2705
12.5D	1450	110-4	12577-30186	9229-7822
12.5D	960	37-6	8327-19985	3975-3377
14D	1450	220-4	17670-42409	11668-9878
14D	960	75-6	11699-28078	5004-4249
16D	1450	410-4	26377-63305	15425-13035
16D	960	110-6	17463-41912	6570-5575

机号	转速	配用电机	流量	全压
No	rpm	kW-p	m³/h	Pa
4A	2900	5.5-2	2198-3215	3852-3407
4.5A	2900	11-2	3130-4792	4910-4256
5A	2900	18.5-2	4293-6762	6035-5180
5.6A	2900	30-2	6032-9500	7610-6527
6.3A	2900	55-2	8588-13525	9698-8310
7.1D	2900	110-2	12292-19360	12427-10635
8D	2900	200-2	17584-27696	15955-13634
8D	1450	30-2	8792-13848	3834-3294
9D	1450	45-4	12518-19717	4869-4181
10D	1450	75-4	17172-30052	6143-5065
11.2D	1450	132-4	24126-42221	7747-6382
11.2D	960	37-6	15973-27953	3346-2763
12.5D	1450	250-4	33540-58695	9713-7993
12.5D	960	75-6	22206-38860	4179-3450
14D	1450	410-4	47121-82463	12285-10096
14D	960	110-6	31197-54596	5262-4341
16D	1450	850-4	70339-123090	16250-13324
16D	960	220-6	46569-81496	6911-5696

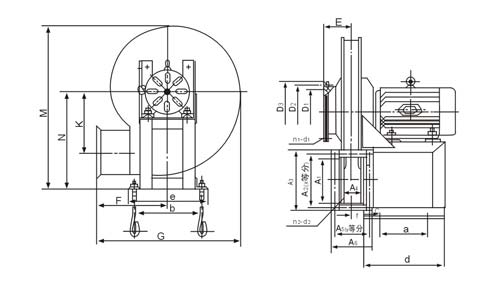

,	机号 No	进风口				出风口尺寸									外形尺寸						基础尺寸						地脚螺栓（4套）	重量
,	机号 No	D1	D2	D3	n₁-d₁	A1	A2	A3	A4	A5	A6	X	Y	n₂-d₂	E	F	G	K	M	N	a	b	c	d	e	f	规格	Kg
9 -19	4	180	205	230	8-Ø7	128	160	182	92	126	148	4	3	14-Ø7	100	262	587	286	715	420	200	350	50	300	385	39.5	M12 X 300	43
	4.5	200	225	250	8-Ø7	144	176	198	104	135	160	4	3	14-Ø7	110	295	657	322	778	450	200	390	50	300	430	39	M12 X 300	54
	5	224	254	284	8-Ø7	160	192	214	115	150	171	4	3	14-Ø7	126	328	734	358	868	500	280	450	50	380	490	43	M12 X 300	66
	5.6	250	280	310	8-Ø10	179	212	233	129	162	185	4	3	14-Ø7	140	367	821	401	962	550	350	485	50	450	525	48	M12 X 300	90
	6.3	280	320	360	8-Ø10	202	236	258	145	180	204	4	3	14-Ø7	157	413	925	451	1085	620	450	570	50	270	626	55	M16 X 400	138

9-26	4	224	254	284	8-Ø7	196	228	250	128	165	184	4	3	14-Ø7	132	360	711	287	761	450	200	350	50	300	385	49	M12 X 300	50
	4.5	250	280	310	8-Ø10	221	252	275	144	177	200	4	3	14-Ø7	147	405	799	322	849	500	340	450	50	440	495	55	M12 X 300	62
	5	280	320	360	8-Ø10	245	276	199	160	192	216	4	3	14-Ø7	165	450	887	359	937	550	350	485	50	450	534	61	M12 X 300	78
	5.6	315	355	395	8-Ø1O	274	305	328	179	212	235	5	4	14-Ø7	185.4	504	993	402	1053	620	450	570	60	570	626	67.5	M16 X 400	118
	6.3	355	395	435	8-Ø10	309	340	365	202	136	261	5	4	14-Ø7	209	567	1117	451	1167	680	550	720	70	690	780	77	M20 X 500	170

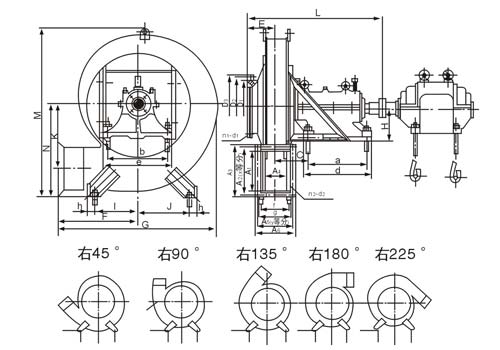

系列	机号 No	进口尺寸				出口尺寸									外形尺寸							基础尺寸
系列	机号 No	D1	D2	D3	n₁-d₁	A1	A2	A3	A4	A5	A6	X	Y	n₂-d₂	E	F	G	K	L	M	H	a	b	c	d	e	f	g	h
9-19	7.1	315	355	395	8-Ø10	227	227	293	163	204	232	4	3	18-Ø10	177	466	1042	509	1230	1278	280	520	440	300	590	510	193	251	61
	8	355	395	435	8-Ø10	256	296	322	184	228	253	4	3	18-Ø10	200	525	1173	572	1256	1428	280	520	440	303	590	510	207	265	61
	9	400	450	500	8-Ø12	288	330	354	207	252	276	5	4	18-Ø10	226	590	1318	644	1289	1586	280	520	440	310	590	510	223	281	61
	10	450	500	550	8-Ø12	320	360	386	230	276	299	5	4	18-Ø10	250	656	1464	715	1317	1748	280	520	440	314	590	510	239	297	61
	11.2	500	560	620	12-Ø12	359	415	448	258	316	350	5	4	18-Ø12	280	735	1641	801	1565	1947	375	700	620	366	780	700	261	319	61
	12.5	560	620	680	12-Ø12	400	456	489	288	344	380	6	4	20-Ø12	313	820	1830	895	1603	2156	375	700	620	372	780	700	282	340	61
	14	630	690	750	12-Ø12	448	516	557	332	405	444	6	5	22-Ø12	350	920	2052	1001	2031	2400	500	900	900	478	1000	1000	236	436	112
	16	710	770	830	16-Ø12	512	574	621	368	440	484	7	5	24-Ø12	400	1050	2340	1144	2091	2735	500	900	900	488	1000	1000	372	472	112
9-26	1	400	450	500	8-Ø12	348	390	414	227	272	296	6	4	20-Ø10	234	639	1259	509	1314	1369	280	520	440	327	590	510	242	300	61
	8	450	500	550	8-Ø12	392	432	458	256	300	325	6	4	20-Ø10	262	720	1418	574	1349	1528	280	520	440	334	590	510	263	321	61
	9	500	560	620	12-Ø12	441	483	507	288	330	357	6	4	24-Ø10	294	810	1594	646	1392	1699	280	520	440	346	590	510	286	344	61
	10	560	620	680	12-Ø12	490	528	556	320	356	389	6	4	20-Ø10	327	900	1770	717	1433	1870	280	520	440	353	590	510	309	367	61
	11.2	630	690	750	12-Ø12	549	600	638	358	410	450	8	5	26-Ø12	367	1008	1983	803	1694	2088	375	700	620	409	780	700	340	398	61
	12.5	710	770	830	16-Ø12	613	664	702	400	456	492	8	6	28-Ø12	418	1125	2212	896	1755	2312	375	700	620	419	780	700	370	428	61
	14	800	860	920	16-Ø12	686	747	795	448	516	564	9	6	30-Ø12	469	1260	2481	1003	2199	2562	500	900	900	527	1000	1000	438	538	112
	16	900	970	1040	16-Ø15	784	840	893	512	588	628	10	7	34-Ø12	524	1440	2830	1148	2271	2945	500	900	900	544	1000	1000	484	584	112

	机号 No	轴承座地脚螺栓（4套）	地壳地脚螺栓（4套）	电机地脚螺栓（4套）	重量（K g) 不包括电机及地脚螺栓	滚动轴承	各出口方向机壳中心高及基础尺寸
		轴承座地脚螺栓（4套）	地壳地脚螺栓（4套）	电机地脚螺栓（4套）		滚动轴承	右0^o			右45^o			右90^o			右135^o			右180^o			右225^o
		规格	规格	A1		型号	N	I	J	N	I	J	N	I	J	N	I	J	N	I	J	N	I	J
9-19	7.1	M24* 630	M20* 500	见性能表	448	1616	690	220	380	630	450	350	610	450	400	580	450	400	560	450	400	530	450	450
	8	M24* 630	M20* 500		482	1616	775	250	460	700	480	480	670	520	440	640	520	450	610	520	460	580	520	480
	9	M24* 630	M20* 500		573	1616	860	285	520	780	600	500	760	600	500	720	600	550	700	600	500	650	600	580
	10	M24* 630	M20* 500		627	1616	950	325	580	870	600	600	835	650	550	800	650	550	760	650	550	720	650	600
	11.2	M30* 800	M20* 500		1037	3620	1060	380	750	980	800	680	940	800	600	900	800	700	860	800	700	810	750	750
	12.5	M30* 800	M20* 500		1142	3620	1175	410	770	1085	900	700	1035	900	900	990	900	780	945	850	780	900	820	820
	14	M36* 1000	M30* 800		1979	3624	1310	450	800	1210	950	750	1160	950	800	1110	950	850	1060	900	850	1000	900	900
	16	M36* 1000	M30* 800		2785	3624	1500	500	900	1380	1000	960	1320	1040	880	1260	1040	880	1190	1040	900	1140	1040	960
9-26	7.1	M24* 630	M20* 500		501	1616	755	320	420	690	520	420	655	520	420	620	500	420	585	500	480	550	480	480
	8	M24* 630	M20* 500		542	1616	845	350	500	790	600	500	730	600	500	700	600	500	650	600	500	610	550	550
	9	M24* 630	M20* 500		644	1616	940	400	550	865	650	600	820	650	550	775	650	550	730	650	550	685	600	580
	10	M24* 630	M20* 500		687	1616	1035	470	600	950	700	650	900	700	600	850	700	600	800	700	600	750	650	600
	11.2	M30* 800	M20* 500		1150	3620	1160	530	720	1070	850	700	1020	850	700	960	850	700	900	800	700	850	750	750
	12.5	M30* 800	M20* 500		1250	3620	1285	600	800	1190	940	740	1125	940	740	1160	940	740	1000	900	740	940	820	800
	14	M36* 1000	M30* 800		2110	3624	1420	650	800	1330	950	800	1250	950	800	1200	950	850	1120	900	850	1080	900	900
	16	M36* 1000	M30* 800		2670	3624	1650	700	950	1500	1200	1000	1420	1100	900	1350	1100	950	1250	1100	1000	1200	1000	900
